Što biste trebali znati o obloženim kočnim papučama s kompletima hardvera prije kupnje za svoj kamion ili prikolicu?

Što dolazi u obloženim kočnim papučama s kompletom hardvera

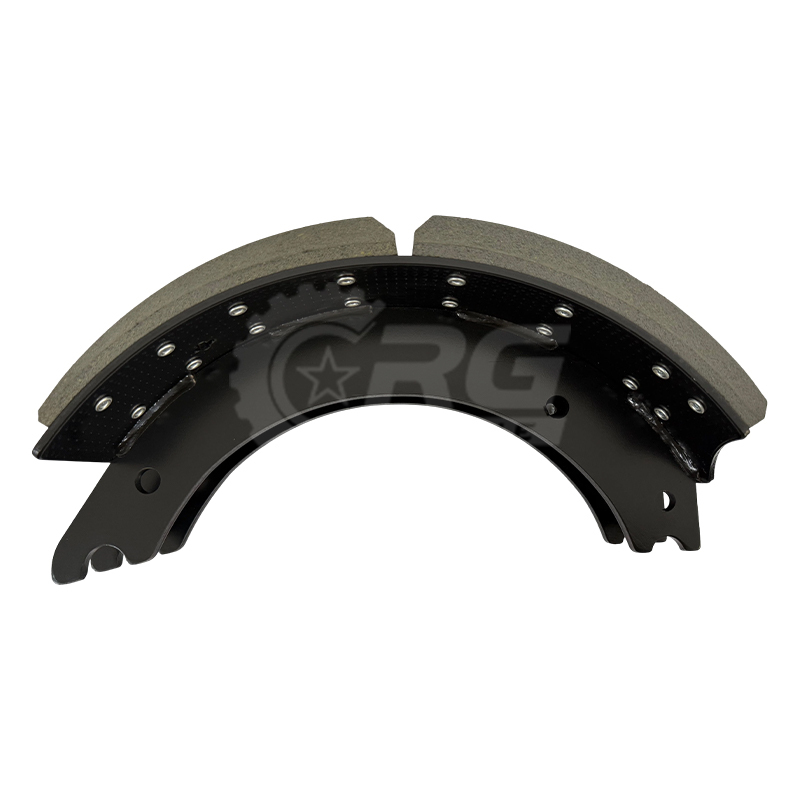

A obložena kočna papuča s hardverskim kompletom spaja sve što je tehničaru potrebno za dovršetak usluge bubanj kočnice u jednom paketu — nema traženja zasebnih opruga ili klinova. Komplet se isporučuje s dvije unaprijed obložene kočione papuče (kočione obloge već su zakovane na mrežu) plus odgovarajući set hardvera veličine za tu specifičnu konfiguraciju papuče i osovine.

Skup hardvera obično uključuje:

• Sidreni klin i čahure od mekog čelika
• Zadržna opruga i povratne opruge za teške uvjete rada
• Nazubljeni valjak i držač valjka
• Bilo koji hardver na strani bregaste strane specifičan za tip kočnice (Q Plus, ES, standard)

Budući da je obloga već pričvršćena, preskačete dugotrajan korak prijenosa stare obloge ili nabave zasebnog spoja. Za flotne trgovine koje izvode usluge više osovina u danu, ovaj pristup s jednim SKU-om smanjuje i radno vrijeme i rizik od neusklađenih komponenti.

Ključne specifikacije koje trebate provjeriti prije naručivanja

Naručivanje pogrešnog kompleta je najčešća - i najizbježnija - pogreška u servisu bubanj kočnica. Tri broja vode odluku:

1. Promjer i širina kočnice — Većina aplikacija za teške kamione radi u konfiguracijama 15" × 4" ili 16,5" × 7". Prije svega provjerite promjer bubnja.
2. Nazivna težina osovine — Kompleti su ocijenjeni prema nosivosti obloge, najčešće 20 000 lb ili 23 000 lb. Miješanjem ocjena u setu osovina stvara se neravnomjerno trošenje i neuravnotežena sila zaustavljanja.
3. FMSI broj — Broj Instituta za standarde tarnih materijala jedinstveno identificira geometriju papuče. Usporedite svoj OE broj dijela s FMSI prije naručivanja, posebno kada radite s više OEM dodataka na istom vozilu.

Osim geometrije, obratite pozornost na oznaku tipa kočnice. Q Plus, ES (Eaton standard) i standardne konfiguracije brijega koriste različite komplete hardvera — same cipele mogu izgledati slično na polici, ali se neće pravilno ugraditi ako hardver ne odgovara geometriji pauka i brijega na toj poziciji osovine.

Kompatibilnost tipa kočnice: Q Plus, ES i Standardno

Bubanj kočnice za teške uvjete rada nisu univerzalne. Svaka od tri najčešće konfiguracije u sjevernoameričkom kamionskom prijevozu zahtijeva specifično uparivanje cipela i okova.

Kompleti upravljačkih osovina podliježu dodatnom nadzoru. Upravljačke kočnice moraju isporučivati ​​dosljednu, predvidljivu silu bez povlačenja — tako da bi smjesa obloge, debljina mreže papuče i opruge okova trebali ispunjavati OE specifikaciju za tu osovinu, a ne samo generički ekvivalent "najviše odgovara".

Zašto je kvaliteta hardvera važna koliko i podstava

Svježa obloga na istrošenom hardveru je kočnica koja će otkazati prije roka. Hardver se razgrađuje drugačije od obloge - opruge gube napetost, valjci stvaraju ravne mrlje, a čahure se troše ovalne - ali tehničari često zanemaruju hardver jer nema vidljivo brazde ili pucanja kao što to čini obloga.

Razlika između ekonomičnih i vrhunskih hardverskih kompleta pokazuje se na nekoliko specifičnih mjesta:

• Povratne opruge — Opruge za teške uvjete rada ocijenjene na 1 milijun ciklusa održavaju pravilno uvlačenje papuče tijekom životnog vijeka podstave. Niskobudžetne opruge mogu se zamoriti znatno prije nego što obloga dosegne granice trošenja, uzrokujući otpor, nakupljanje topline i preuranjeni kvar.
• Valjci — Toplinski obrađeni valjci obloženi cink-kromatom otporni su na koroziju u mokrom okruženju i okruženju slane ceste. Goli čelični valjci zapinju i zapinju, otežavaju rad brega i stvaraju blijeđenje kočnice.
• čahure — Čahure od nehrđajućeg čelika ili debele čahure održavaju poravnanje klina sidra pod opterećenjem. Meke čelične čahure brzo se ovalno troše, omogućujući pomicanje papuče koje ubrzava neravnomjerno trošenje obloge.

Za vozne parkove koji rade u uvjetima visoke vlage ili zimskim cestovnim uvjetima, opruge obložene prahom i hardver otporan na koroziju nisu vrhunska nadogradnja — oni su osnova za postizanje očekivanih servisnih intervala.

OEM unakrsno upućivanje i provjera ugradnje

Većina podstavljenih kompleta cipela je dizajnirana da zamijeni OE dijelove Meritor, Eaton/Dana, Rockwell, Dayton i Spicer. Jedan broj modela kompleta često pokriva niz OE opreme — na primjer, prednji komplet 15"×4" tipa ES može zamijeniti Eaton, Meritor i Spicer brojeve dijelova istovremeno.

Koristite ove referentne točke za potvrdu ugradnje prije instalacije:

• Kataloški broj proizvođača OE (utisnut na originalnu mrežu cipela)
• FMSI oznaka (nalazi se u priručniku za OE dijelove ili na originalnom pakiranju)
• Proizvođač i model osovine (posebno za razlikovanje upravljačke i pogonske osovine)
• Dimenzije kočionog pauka i bregaste cijevi ako su dostupne

Kompleti podstavljenih cipela za naknadno tržište izrađeni prema standardima OE dimenzija — ista debljina mreže, isti uzorak zakovica, ista klasa smjese obloge — postavljaju se bez modifikacija i isporučuju ekvivalentne performanse zaustavljanja. Provjerite broj rupa za zakovice i veličinu zakovice ako mijenjate djelomično istrošenu cipelu kako biste osigurali da zakovice sjedaju u ravnini, a ne ponosite se površinom obloge, koja može odmah zarezati bubanj.

Kontrolni popis za ugradnju za čist, dugotrajan posao kočnice

Čak i visokokvalitetni komplet podstavljenih cipela slabije radi ako se okolni hardver i bubanj ne obrade u istom servisnom intervalu. Prije obuvanja novih cipela:

1. Izmjerite promjer bačve u odnosu na maksimalnu specifikaciju za odbacivanje — većina bačvi od 15" se osuđuje na 15.090", a bačve od 16.5" na 16.620". Bubanj na ili nakon specifikacije za odbacivanje neće zadržati podešavanja kočnice i uzrokovat će ubrzano trošenje obloge.
2. Pregledajte ima li istrošenosti ili istezanja kočionog klina i provrta za sidreni klin. Zamijenite pauk ako pomicanje klina sidra premašuje 0,010" zračnosti.
3. Očistite provrt bregaste osovine i nanesite visokotemperaturno mazivo za kočnice na cijev bregaste osovine prije umetanja novih valjaka — suhi kontakt bregaste osovine vodeći je uzrok buke kočnica i neravnomjernog kontakta obloge.
4. Zategnite sav hardver za montažu pauka prema specifikaciji. Labavi pauk pomiče se pod opterećenjem kočenja i proizvodi iste simptome kao i nošene cipele: povlačenje i prerano trošenje.
5. Podesite regulator opuštenosti kako biste postigli točan hod potisne šipke nakon postavljanja. Automatske regulatore labavosti treba provjeriti, a ne pretpostavljati da se sami pravilno namještaju nakon zamjene papuče.

Kompletan komplet — podstavljene cipele plus odgovarajući hardver — eliminira neizvjesnost ponovne upotrebe komponenti nepoznate povijesti zamora. Osobito na upravljačkim osovinama i pogonskim osovinama koje se često koriste, počevši s novim hardverom svaki servisni ciklus najsigurniji je način za postizanje dosljednih zaustavnih putova i prolaženje pregleda kočnica na cesti.

Odabir između novih i obnovljenih podstavljenih kompleta cipela

Prerađeni podstavljeni kompleti cipela koriste obnovljenu mrežu cipela s novom podstavom pričvršćenom zakovicama, dok novi kompleti koriste svježe utisnutu mrežu. Obje kategorije dostupne su u većini konfiguracija kočnica, a razlika u cijeni je značajna — reman kompleti obično rade 20–40% manje od novih ekvivalenata.

Reman je dobar izbor kada je očuvana geometrija mreže papuče, a postrojenje za reman primjenjuje istu klasu tarne smjese kao i OE specifikacija. Potražite komplete koji jasno navode klasu materijala za podstavu (R-grade, premium, high-density) i potvrđuju specifikaciju premaza obuće - gole čelične mreže u reman kitu brže korodiraju i mogu razviti pukotine koje nova mreža ne bi napravila.

Novi kompleti imaju smisla za upravljačke osovine, vozne parkove s velikom kilometražom koji zamjenjuju kočnice u fiksnim intervalima i sve primjene u kojima se također mijenjaju bubanj i hardver. Inkrementalni trošak nove mreže cipela mali je u odnosu na ukupni rad usluge i uklanja jednu varijablu iz buduće analize kvara ako se pojavi pritužba na kočnice tijekom sljedeće inspekcije.
